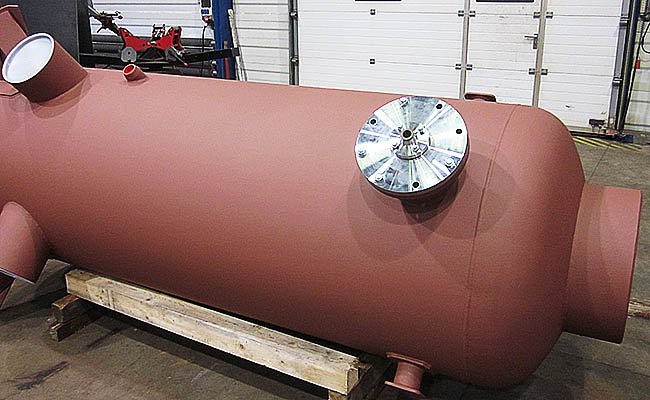

Expandér (uvolňovač) (TN - SEU)
Expandéry (uvolňovače) se značí TN-SEU a používají se jako uvolňovače tlaku kapalin a par.
Expandéry jsou opatřeny hrdly pro vstup a výstup pracovního média, dále návarky pro povinnou výstroj expandéru.
V objednávce je nutné uvádět katalogové číslo, objem, tlak a teplotu pracovního média, případně požadavek na povrchovou úpravu (základní nátěr, zinkování apod.).
Technické parametry
| Katalogové číslo |
Objem [l] |
D [mm] |
H [mm] |
DN1 [mm] |
Hmotnost [kg] | ||
|---|---|---|---|---|---|---|---|
| 0,6 MPa | 1,0 MPa | 1,6 MPa | |||||
| 0301 | 1000 | 800 | 2560 | 420x320 | 290 | 330 | 390 |
| 0302 | 1400 | 1000 | 2300 | 420x320 | 420 | 505 | 625 |
| 0303 | 1600 | 1000 | 2700 | 420x320 | 470 | 580 | 730 |
| 0304 | 2000 | 1000 | 2920 | 420x320 | 565 | 680 | 840 |
| 0305 | 2200 | 1200 | 2460 | 420x320 | 610 | 730 | 890 |
| 0306 | 2500 | 1200 | 2960 | 420x320 | 680 | 800 | 970 |
| 0307 | 4000 | 1400 | 3020 | 420x320 | 930 | 1080 | 1350 |
| 0308 | 5000 | 1400 | 3750 | 420x320 | 1130 | 1340 | 1670 |
| 0309 | 6300 | 1600 | 3650 | 420x320 | 1330 | 1590 | 1990 |
| 0310 | 8000 | 1800 | 3650 | 420x320 | 1670 | 1990 | 2590 |
| 0311 | 10000 | 2000 | 3950 | 420x320 | 2000 | 2380 | 3180 |
Kromě typových výrobků uvedených v katalogu dodáváme i atypická provedení.

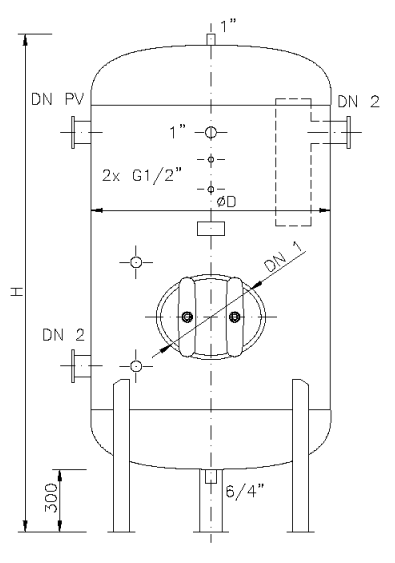

Výkres
